L’isolation inversée JACKODUR® deviendra (aussi) une piste de ski !

En plus de présenter des contraintes atypiques, ce chantier est particulièrement révélateur des avantages de la solution technique JACKODUR® signée JACKON Insulation pour la réalisation d’isolations inversées. Un cas d’école pour l’ensemble des intervenants qui s’est révélé à la fois simple et rapide d’exécution avec des performances exceptionnelles à la clef !

Une exploitation optimale de l’espace

Innovant, ce projet de restructuration d’un bâtiment existant et d’extension présente un toit dont la typologie rappelle la forme des planches de snowboard. Le choix a été fait de conserver la même emprise foncière afin de ne pas contribuer à une nouvelle artificialisation des sols mais aussi d’exploiter la toiture, espace qui par principe n’est pas destiné à être utilisé.

Face à un foncier de plus en plus rare, il s’est donc agi ici de créer un véritable lieu public en toiture avec : un espace aquatique et bien-être, un complexe sportif et ludique, un espace événementiel, un centre de conférence, plusieurs salles de séminaire et des terrasses panoramiques.

Cet espace public généreux devient ainsi adaptable aux pratiques contemporaines et marque un tournant dans l’histoire et le développement de Val Thorens, qui fêtera ses 50 ans en 2022/2023. Pour le cabinet Dubuisson en charge du projet, l’architecture iconique du centre et la multiplicité des usages qu’il permet sont emblématiques de l’identité de Val Thorens. Il faut aussi préciser que le centre peut être investi et appropriable de façon aussi qualitative l’hiver que l’été.

Le principe de l’isolation inversée

• Les panneaux JACKODUR® viennent se positionner sur l’étanchéité de la toiture-terrasse pour la protéger et assurer une isolation performante.
• Un film non-tissé WA JACKODUR® perméable à la vapeur recouvre ensuite les panneaux isolants JACKODUR® pour un effet stabilisateur et drainant.
• Une finition vient enfin terminer la toiture en fonction de l’usage qui en sera fait : graviers, végétaux, béton coulé sur place ou encore des dalles sur plots…

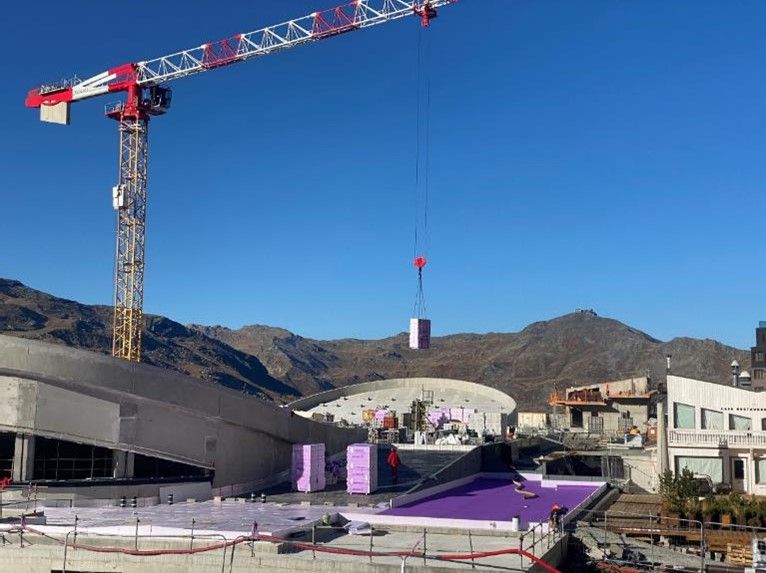

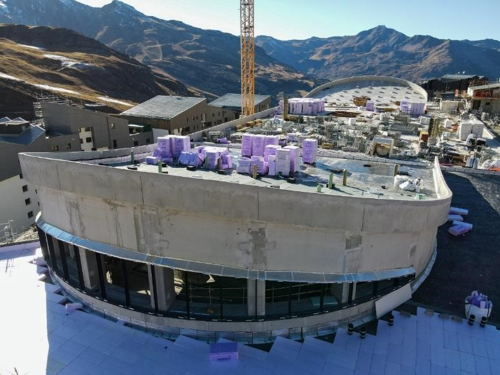

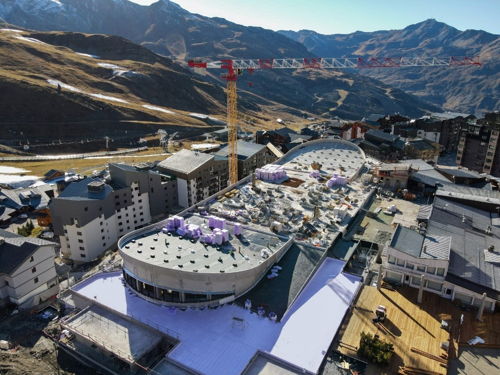

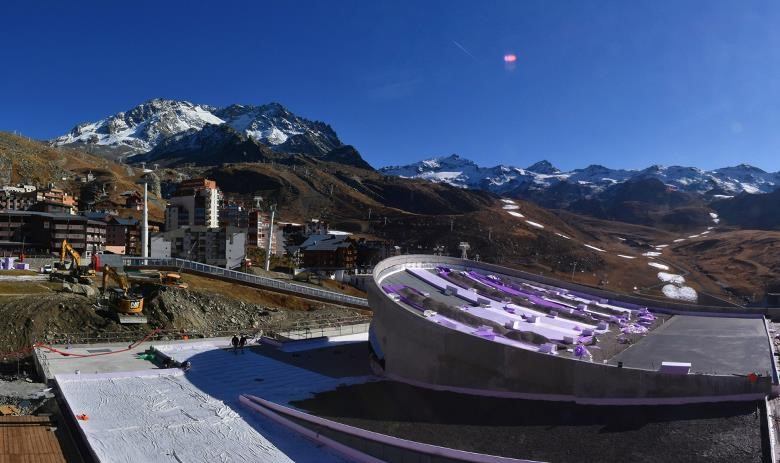

Pour ce chantier d’exception, 5 000 m² de panneaux JACKODUR® KF 700 en 200 mm d’épaisseur ont été déployés sur le « board » incliné, pour une valeur R thermique demandée de 5,20.

Trois défis à relever

1. Un climat rigoureux avec des pluies et de l’enneigement. Il était impératif de disposer d’une solution insensible à l’humidité durant le stockage, la pose et tout au long de la vie du bâtiment.
2. Le phasage des travaux. Les entreprises ne pouvant travailler sur site que pendant quatre mois de l’année, il était nécessaire de respecter un planning drastique avec une mise en œuvre efficace et rapide.
3. La forme du toit, à la fois pentue mais devant être accessible pour permettre entre autres la pratique du ski. Il fallait un procédé capable de s’adapter à tous les types d’étanchéité et d’assurer ensuite une finition de surface en accord avec les multiples usages de l’espace.

La solution JACKODUR® : 100 % adaptée pour l’architecture et l’étanchéité

Si de nombreuses applications du JACKODUR® sont à destination des toitures plates, le cas de ce centre de Val Thorens est totalement différent. Il a permis la mise en œuvre de solutions adaptées aux contraintes de l’architecte, du bureau d’études thermiques et de l’étancheur. En effet, l’architecte a pu laisser libre cours à sa créativité pour cet espace multi-usages. L’étancheur a pu appliquer des solutions adéquates sur différentes zones. Le bureau d’études est intervenu en sélectionnant dans la gamme JACKODUR® les épaisseurs capables de garantir les performances voulues.

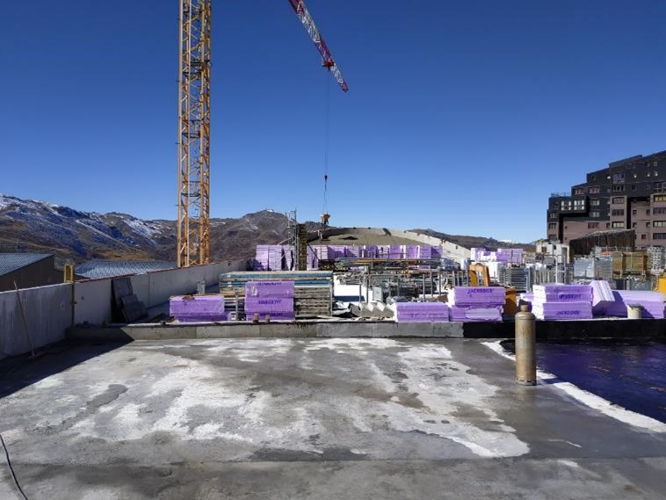

Le conducteur de travaux de la SMAC indique que « l’étanchéité a été réalisée de deux façons différentes en raison de la forme de la toiture. Sur la partie la moins inclinée, une étanchéité appliquée au seau, à plus de 200 °C, a pu être réalisée avec un asphalte particulièrement résistant. Sur la partie la plus pentue, il a été impossible de procéder de la même façon, la pente n’autorisant pas cette application. C’est donc un bi-couche qui a été mis en œuvre avec une étanchéité renforcée ».

700 m² de panneaux JACKODUR® Plus en 100 mm d’épaisseur ont été utilisés pour les terrasses panoramiques avec une valeur R thermique de 3,45.

Une pose simplissime

Il avoue ne pas avoir fait appel à l’accompagnement proposé par JACKON.

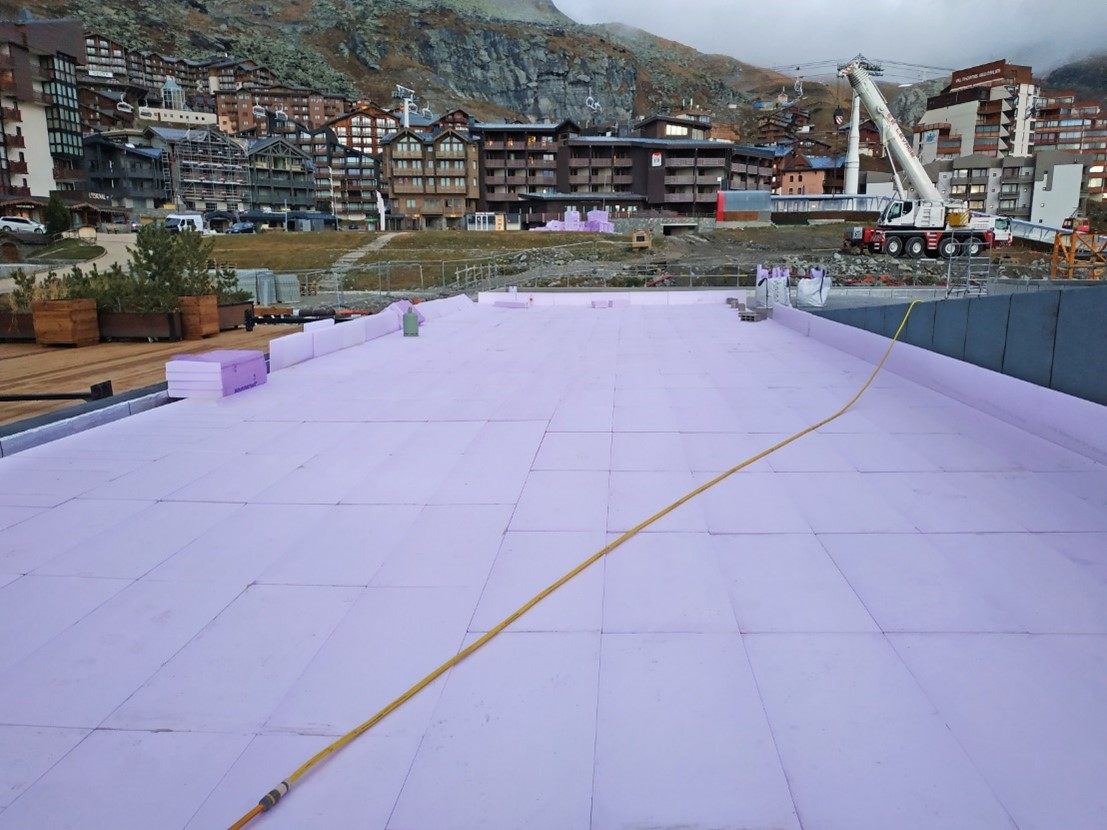

« La mise en œuvre des panneaux JACKODUR® est d’une extrême facilité. La pose est intuitive et ne nécessite aucun collage, ni chevillage. Nous avons tout simplement mis à dimension certains panneaux en les redécoupant à la scie. Il suffit de les disposer en quinconce et jointifs. Une seule couche est nécessaire. Leur légèreté permet une manipulation aisée. Leur feuillure autorise un parfait encastrement et un auto-blocage pour l’ensemble de la surface réalisée. Les panneaux sont directement utilisables, sans pare-vapeur, au-dessus de tous les types de revêtements d’étanchéité, en neuf comme en rénovation. Ils s’adaptent donc à tous types de bâtiments et sont compatibles avec tous les types d’étanchéité. ».

Des délais et un budget respecté

« Le procédé, ultra-rapide à poser, nous a permis de respecter les délais d’exécution puisqu’il est possible de poser les panneaux, quelles que soient les conditions climatiques, poursuit-il. Il faut aussi –et surtout- préciser que face aux contraintes budgétaires qui nous ont été imposées, la solution trouvée avec l’équipe de JACKON s’est révélée particulièrement satisfaisante. En plus d’apporter une réponse technique sans faille, c’est donc aussi une réponse adaptée économiquement ».

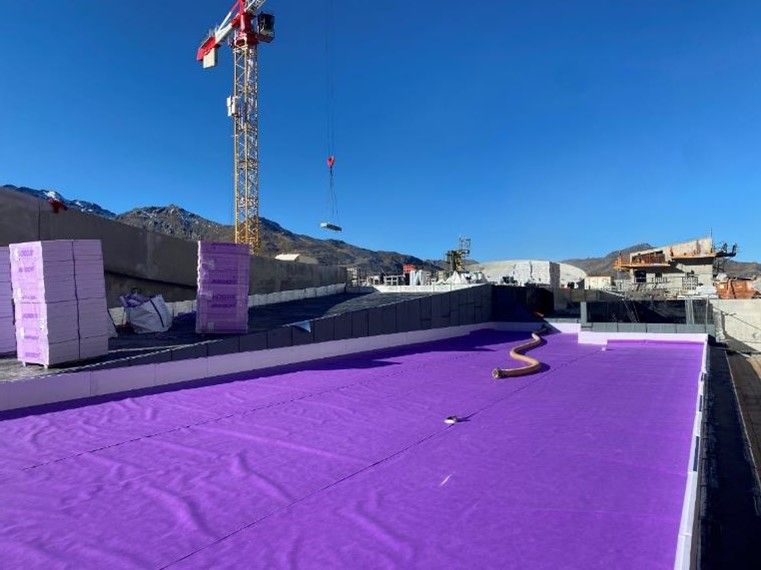

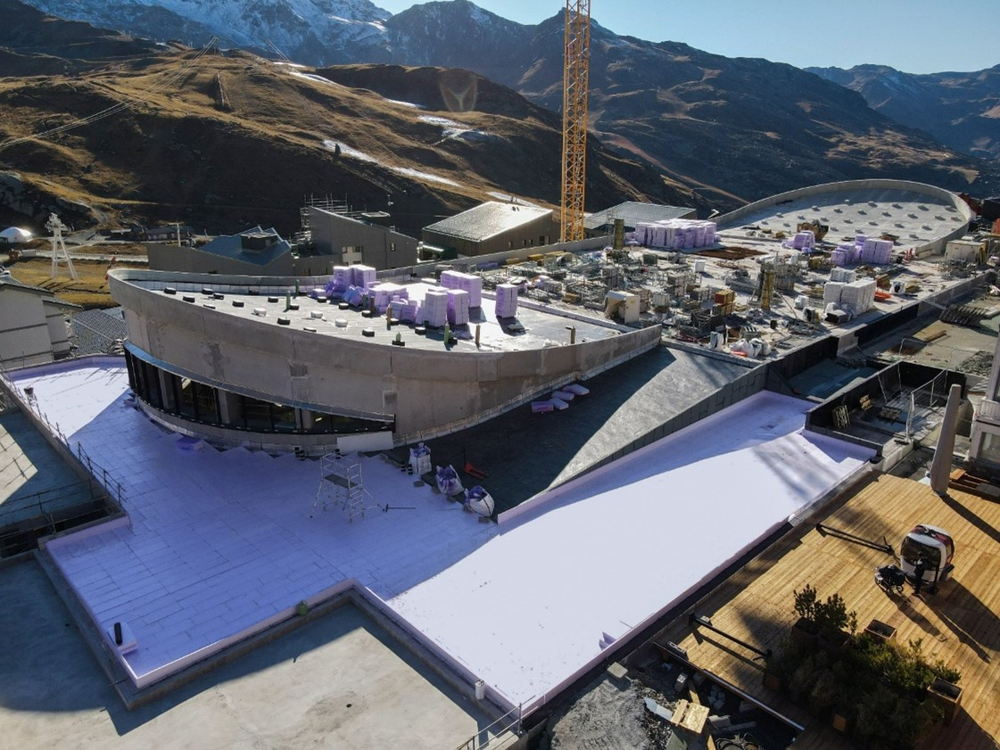

Les panneaux isolants JACKODUR® sont recouverts du non-tissé imperméable WA avant coulage du béton de finition.

Un résultat satisfaisant sur tous les postes

• Etanchéité protégée contre le rayonnement ultra-violet et les variations de températures.
• Toiture pérennisée en évitant tout percement éventuel de l’étanchéité.
• Solution sous Avis Technique et expérience de nombreuses réalisations JACKODUR® exécutées dans toute l’Europe.
• Adaptation à tous les bâtiments à haute performance (R (m²·K/W) jusqu’à 9,10 selon épaisseur).
• Allègement de la structure avec lestage réduit évitant toute surcharge inutile pour l’immeuble.

Zoom sur les panneaux JACKODUR®

• Constitution en mousse de polystyrène extrudé (XPS) haut de gamme, sans CFC, HCFC ni HFC.
• Conformité à la norme EN 13164.
• Dimensions de 1 250 x 600 mm (0,75 m²).
• Epaisseurs jusqu’à 320 mm.
• Résistance à la compression disponible en 300 Kpa, 500 Kpa et 700 Kpa.
• Caractéristiques optimales : panneaux imputrescibles, indéformables et insensibles à l’humidité.
• Conductivité thermique de 34 à 36 mW/m·K

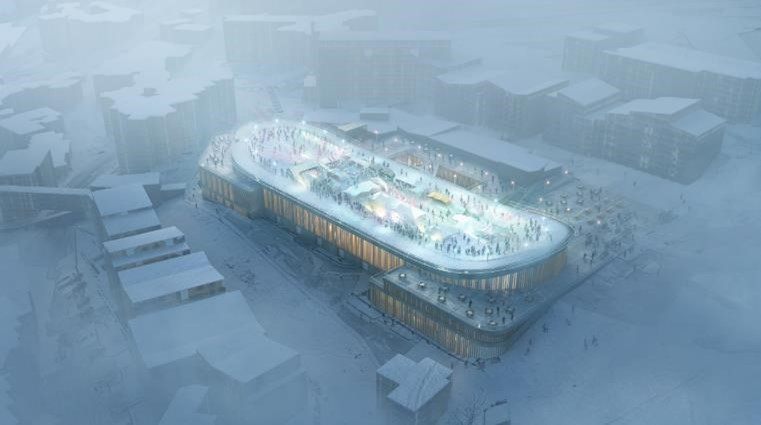

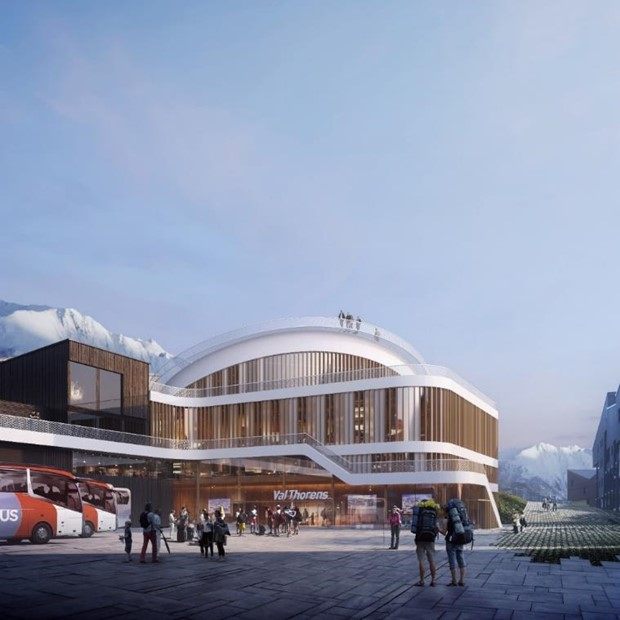

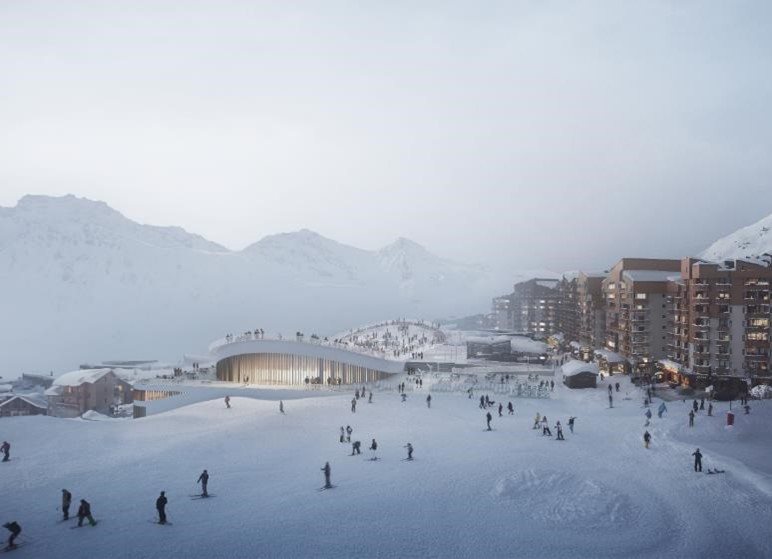

Le centre de Val Thorens : une architecture iconique avec une toiture dont la typologie rappelle la forme des planches de snowboard.
